Calcul scientifique TP4 : Eléments finis

B. Aoubiza & M.R. Laydi ENS2M

Résolution d'un problème modèle par l'élément fini

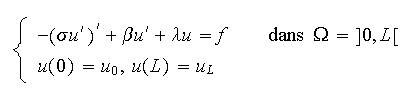

On considère le problème à données régulières suivant

dont la formulation variationnelle est

où

On note , l'espace des polynômes de degré , i.e. est l'espace engendré par les monômes

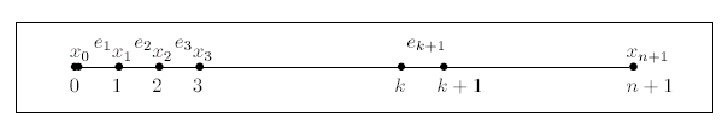

Maillage :

On découpe en intervalles de longueur et on pose .

Sur chaque élément , tout polynôme de degré , , s'écrit

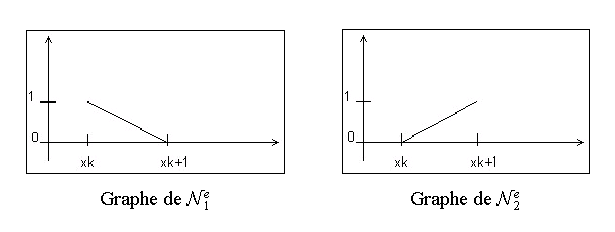

Posons et dont les graphes sont :

on obtient

Fonctions de base :

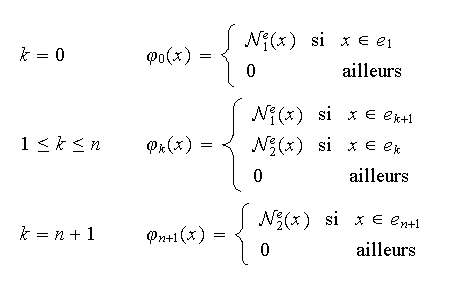

Introduisons les fonctions de base , définies par

Remarquer que pour

Espace approché :

On note l'espace engendré par les fonctions de base . Donc et

Problème approché :

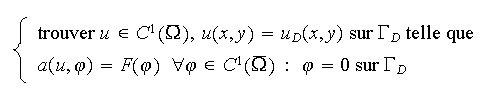

Le problème approché consiste à chercher

vérifiant

i.e.

Le problème est donc de trouver tel que

Matrice du système et matrices élémentaires

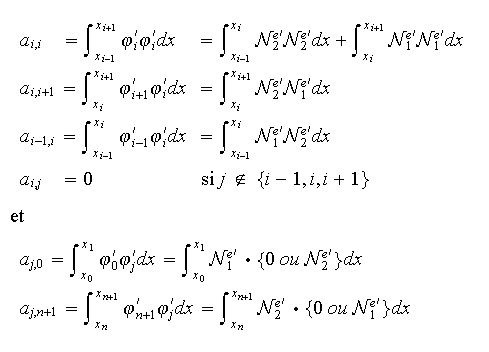

Calculons les coefficients du système ci-dessus qui sont donnés par

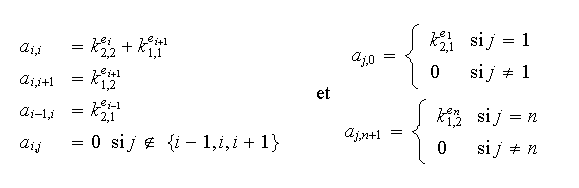

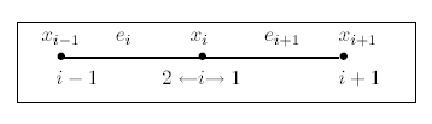

Comme on obtient pour

Ainsi le calcul des revient à évaluer pour chaque élément la matrice élémentaire

et donc

Second membre du système et seconds membres élémentaires

Calculons maintenant les composantes du second membre du système

Le terme est défini par

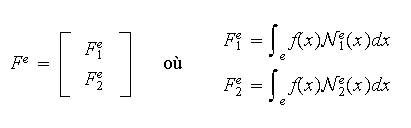

Comme le calcul des revient à évaluer le second membre élémentaire

Ainsi, on obtient

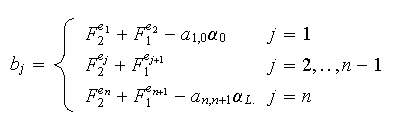

Donc

Exemple

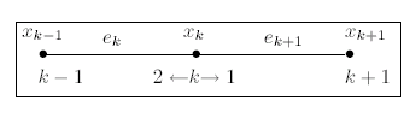

Pour le maillage ci-dessous où

Le système algébrique à résoudre s'obtient en trois étapes :

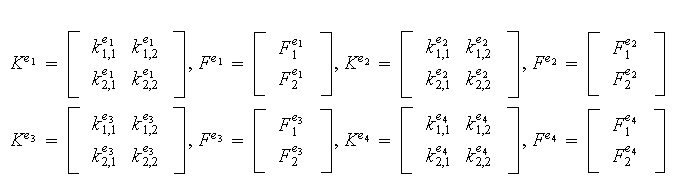

1. On calcule les matrices et seconds membres élémentaires pour chaque élément :

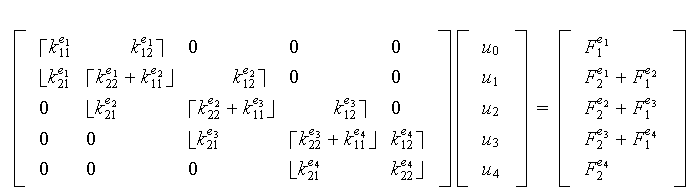

2. On forme la matrice et le second membre globales (assemblage), on obtient :



3. On prend en compte les conditions de Dirichlet :

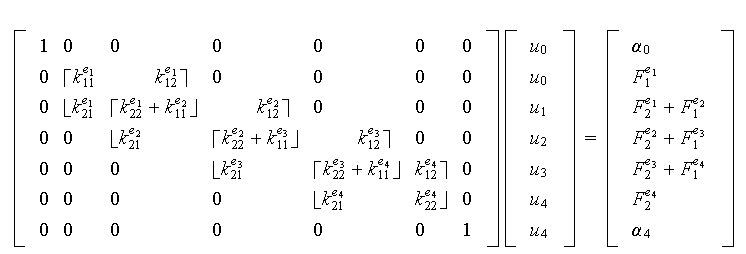

   On rajoute deux équations, c'est-à-dire et . On obtient le système



Intégration numérique

Le calcul des matrices et seconds membres élémentaires fait intervenir des calculs d'intégrales. En général, on fait appelle aux méthodes numériques pour les approcher. On utilisera des formules de quadrature de type :

où les sont les abscisses de points choisis dans l'intervalle et les sont les poids correspondants. Exemple de formules de quadrature :

• : qui est exacte pour des polynômes de degré ;

• : qui est exacte pour des polynômes de degré ;

• : qui est exacte pour des polynômes de degré ;

• à 2 points : où et qui est exacte pour des polynômes de degré ;

• ...

Quelques notations et aides pour la programmation

Description des variables

Maillage et conditions aux bords

Structure de données en 1D

coord.dat				elements.dat				bordD.dat
%x				%dl#1 dl#2 ... n n ... n n ...				%Point# dl# n dl n dl

Caractéristiques du problème

Eléments du Système

Description des fonctions

En général, la résolution par éléments finis des problèmes ci-après nécessite les programmes suivants :

Structure du programme principal

La structure du programme principal est la suivante :

1. Chargement du maillage et informations qui lui sont relatives

   • Lecture des fichiers de données : coord.dat, elements.dat, bordD.dat et bordN.dat

   • Calcul des caractéristiques : ntdl et Numeros

   • Initialisations des tableaux : A, B et uh

2. Calcul des matrices et des seconds membres élémentaires et leurs assemblages

3. Prise en compte des conditions aux limites : de Neumann et (ou) de Dirichlet

4. Résolution du système

5. Présentation de la solution

Programmes

Programme principal

%==========================================================================

%   -(sigma*u')'+beta*u'+lamda*u = f, dans 0 < x < L

%   u(0) = u0  et  u(L) = uL

%==========================================================================

%   Approximation P1

%   ================

%   Les fichiers de donnees :

%                            <coord.dat>, <elements.dat> et <bordD.dat>

%   Le sous-programme :

%                            <KeFe.m>

%   Les fonctions :

%                            <sigma.m>, <beta.m>, <lamda.m> et <f.m>

%-------------------------------------------------------------------------

% Descriptions des tableaux  relatives au maillage

%-------------------------------------------------------------------------

%\qquad coord    : coordonnees de points

%              x1

%              ...

%   elements : degres de liberte associes a chaque element

%              dl#1  dl#2  ...

%              ...   ...   ...

%\qquad bordD    : bord de Dirichlet

%              noeud#   dl#1   ...

%               ...     ...    ...

%--------------------------------------------------------------------------

%   A\qquad \qquad : matrice globale

%   B        : Second membre globale

%\qquad Ke       : matrice elementaire

%   Fe       : Second membre elementaire

%   uh       : vecteur solution

%   Numeros  : numeros des dls inconnues

%==========================================================================\qquad

%------------------------------------------------%

% Programmeurs:  B. Aoubiza & R. Laydi (an 2001) %

% Copyright (c)  ENSMM                           %

%                Universite de Franche-Comte     %

%------------------------------------------------%

 clc;        % effacer l'ecran

 clear all;  % effacer toutes les variables de la section de travail.

%-------------------------------------------------------------------

% 1. Maillage et les informations qui lui sont relatives

%-------------------------------------------------------------------

% Lecture

 load coord.dat    ;

 load elements.dat ;

 load bordD.dat    ;

% Calcul

 ntdl    = max(max(elements));       % Nombre total des degres de liberte

 Numeros = setdiff(1:ntdl,bordD(:,2));% Degres de liberte inconnus

%-----------------------------

%  initialisation des matrices

%-----------------------------

 A  = sparse(ntdl,ntdl);     % matrice du systeme

 B  = sparse(ntdl,1);        % vecteur second membre

 uh = sparse(ntdl,1);        % vecteur solution

%-----------------------------------------------------------------

%  2. Calcul des matrices et des seconds membres elementaires

%     et leurs assemblage

%-----------------------------------------------------------------

 for el=1:size(elements,1),          % boucle sur les elements

   noe       = elements(el,:) ;      % numeros des noeuds sommets

   x1        = coord(noe(1))  ;      % abscisse sommet 1

   x2        = coord(noe(2))  ;      % abscisse sommet 2

   [Ke,Fe]   = KeFe(x1,x2)    ;      % calcul de Ke et Fe

   A(noe,noe)= A(noe,noe)+ Ke ;      % Assemblage de A

   B(noe)    = B(noe)    + Fe ;      % Assemblage de B

 end

%-------------------------------------------------------------------

%  3. Prise en compte des conditions aux limites de Dirichlet

%-------------------------------------------------------------------

  dl     = bordD(1,2);   % Numero du degre de liberte a gauche

  uh(dl) = 0         ;   % Condition au bord de gauche

  dl     = bordD(2,2);   % Numero du degre de liberte a droite

  uh(dl) = 100       ;   % Condition au bord de droite

% Mise a jour du second membre

  B = B-A*uh;

%-------------------------------------------------------------------

%  4. Resolution du systeme

%-------------------------------------------------------------------

  uh(Numeros) = A(Numeros,Numeros)\B(Numeros);

%-------------------------------------------------------------------

%  5. Presentation la solution

%-------------------------------------------------------------------

  plot(coord,uh,'*');

  legend('Solution approch\U{e9}e');

%---------------------------Fin-------------------------------------

Matrice et second membre élémentaires

function [Ke,Fe] = KeFe(x1,x2)

%-------------------------------------------------------------------

 Fe = zeros(2,1); Ke = zeros(2,2);

% Abscisses et poids de Gauss-Legendre (2 points)

 x(1) = (x1+x2)/2 + ((x2-x1)/2)*(-1/sqrt(3));

 x(2) = (x1+x2)/2 + ((x2-x1)/2)*( 1/sqrt(3));

 pg   = [(x2-x1)/2 , (x2-x1)/2];              % Poid des points

% Fonctions de base et leurs derivees

 N1 = (x2-x)/(x2-x1);    dN1 = -1/(x2-x1)*ones(1,2);

 N2 = (x-x1)/(x2-x1);    dN2 =  1/(x2-x1)*ones(1,2);

% Matrice elementaire

 Ke(1,1)= dot(pg , sigma(x).*dN1.*dN1+beta(x).*dN1.*N1+lambda(x).*N1.*N1);

 Ke(1,2)= dot(pg , sigma(x).*dN2.*dN1+beta(x).*dN2.*N1+lambda(x).*N2.*N1);

 Ke(2,1)= dot(pg , sigma(x).*dN1.*dN2+beta(x).*dN1.*N2+lambda(x).*N1.*N2);

 Ke(2,2)= dot(pg , sigma(x).*dN2.*dN2+beta(x).*dN2.*N2+lambda(x).*N2.*N2);

% Second membre elementaire

 Fe(1)= dot(pg , f(x).*N1);   % dot : produit scalaire

 Fe(2)= dot(pg , f(x).*N2);

Problème de second ordre en 1D

Position du problème

On s'intéresse à la résolution par la méthode des éléments finis du problème à données régulières suivant :

dont la formulation variationnelle est donnée par :

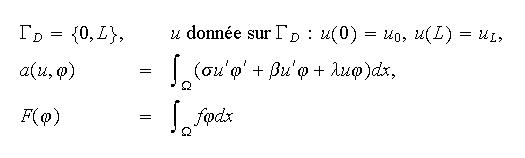

où

Approximation par un élément fini

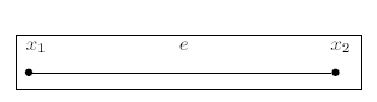

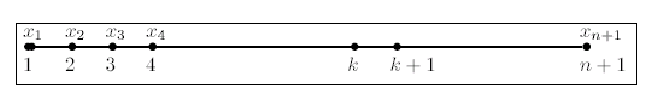

On munira d'une triangulation composée de segments.

Eléments finis

Les caractéristiques de cet élément fini sont :

• Elément générique du maillage , ,




• Espace d'interpolation : ;

• Ensemble des degrés de liberté : où

• Fonctions d'interpolation : et

  L'espace d'approximation s'écrit sous la forme

On cherche à résoudre, par l'élément fini défini ci-dessus, le problème () avec des conditions aux limites de Dirichlet dont la forme bilinéaire et la forme linéaire sont données par ().

Problème approché

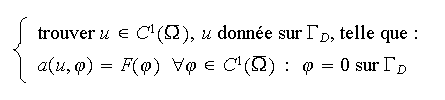

Le problème variationnel approché est de la forme :

où désigne un sous-espace de , de dimension finie, construit à l'aide des fonctions d'interpolation, tel que :

Matrices et seconds membres élémentaires

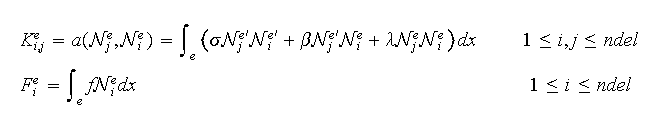

La matrice élémentaire et le second membre élémentaire associés sont définis par

Simulation numérique

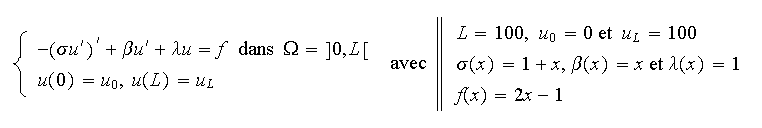

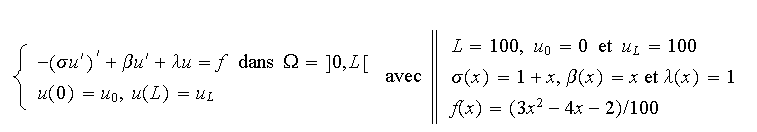

On considère la résolution du problème :

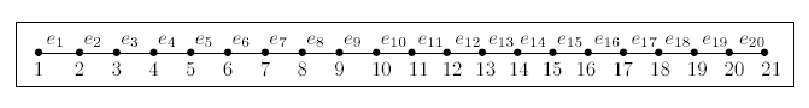

Données de la discrétisation

Structure des fichiers de données relatives aux maillage.

coord.dat		elements.dat		bordD.dat
%x 0.00		%dl#1 dl#2 1 2 20 21		%Point# dl# 1 1 21 21

Fonctions

function y = sigma(x)

   y = 1+x ;

function y = beta(x)

   y = x ;

function y = lambda(x)

   y = 1;

function y = f(x)

   y = 1;

Résultat

Ci-dessous le graphe de la solution approchée du problème.

Travaux pratiques

1. En concervant la configuration géométrique du problème ci-dessus, apporter les modifications nécess-aires aux fonctions Matlab pour résoudre ce problème.

2. Vérifier que est la solution du problème ci-dessus.

3. Sur le même graphe, afficher les deux solutions (exacte et approchée). Quelles sont vos constatations sur les solutions?

Problèmes en dimension 2

Position du problème

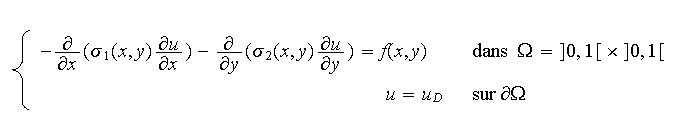

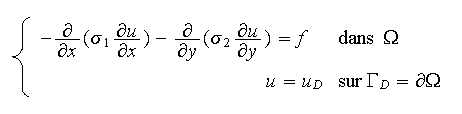

On considère le problème à données régulières suivant :

dont la formulation variationnelle est

où

Approximation par un élément fini

On munira d'une triangulation , composée de triangles. On se propose de résoudre le problème () par l'élément fini .

Elément fini de degré 1 sur un triangle

Les caractéristiques de cet élément fini sont :

• Elément générique du maillage : un triangle de sommets




• Espace d'interpolation :

• Ensemble des degrés de liberté : où

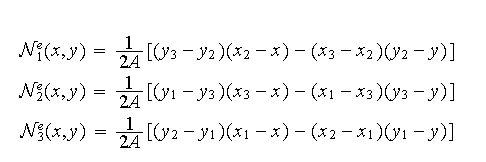

• Fonctions d'interpolation :

  avec l'air de

L'espace d'approximation est donc

Matrice et second membres élémentaires

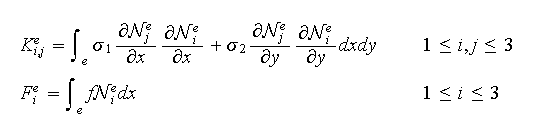

La matrice élémentaire et le second membre élémentaire associés au problème sont définis par

Problème approché

On approche le problème () par

Intégration numérique

Comme dans le cas de la dimension , nous évaluerons les intégrales à l'aide d'une formule d'intégration approchée, de la forme :

où les sont des points de l'élément et les sont les poids correspondants.

• Généralisation de la formule du point mileu



• Généralisation de la formule du trapèze



• Formule de Gauss-Legendre (les milieux des arêtes)



Quelques notations et aides pour la programmation

Structure de données en 2D

coord.dat				elements.dat				bordD.dat
%x y x y x y				%dl#1 dl#2 ... n n ... n n ...				%Point# dl#1 dl#2 n dl dl n dl dl

Simulation numérique

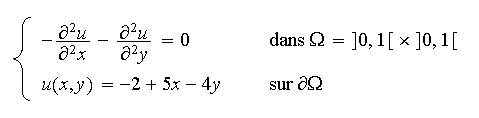

On s'intéresse à la résolution du problème suivant :

Ainsi, , , et .

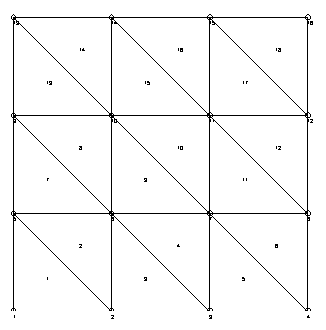

Données de la discrétisation

coord.dat		elements.dat		bordD.dat
%x y 0.0 0.0 1.0 1.0		%dl#1 dl#2 dl#3 1 2 5 12 16 15		%Point# dl# 1 1 16 16

Fonctions

function sigma1 = sigma1(x,y)

   sigma1 = 1 ;

function sigma2 = sigma2(x,y)

   sigma2 = 1 ;

function f = f(x,y)

   f = 0;

function ud = u_D(x,y)

   ud = -2+5*x-4*y ;

Résultat

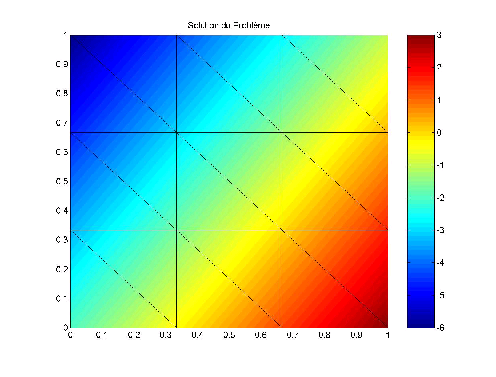

Ci-dessous, on présente les isovaleurs de la solution approchée ().

Travaux pratiques

1. Vérifier que est la solution analytique du problème ;

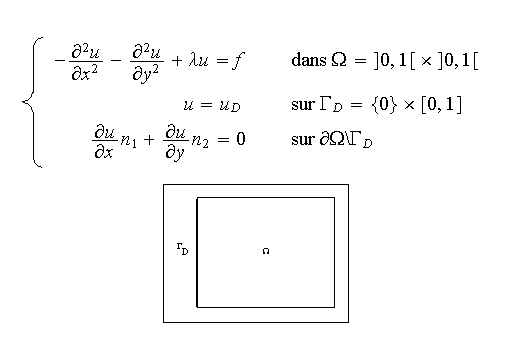

2. Comparer les deux solutions en apportant les modifications nécessaires au programme ;

3. Que constatez-vous?

1. Donner la formulation variationnelle de ce problème ;

2. Apporter les modifications nécessaires aux fonctions Matlab pour résoudre ce problème avec les données suivantes :



Programmes

Programme principal

%======================================================================

% - div(sigma_i(x,y).grad(u))= f    dans Omega

%                    u(x,y)  = uD   sur bordD

%======================================================================

%   Approximation P1

%   ================

%------------------------------------------------%

% Programmeurs:  B. Aoubiza & R. Laydi (an 2001) %

% Copyright (c)  ENSMM                           %

%                Universite de Franche-Comte     %

%------------------------------------------------%

 clc;        % effacer l'ecran

 clear all;  % effacer toutes les variables de la section de travail.

%-------------------------------------------------------------------

% 1. Maillage et les informations qui lui sont relatives

%-------------------------------------------------------------------

% Lecture

 load coord.dat   ;

 load elements.dat;

 load bordD.dat   ;

% Calcul

 ntdl  = max(max(elements(:,:)))   ; % Nombre total des degres de liberte

 Numeros=setdiff(1:ntdl,bordD(:,2)); % Degres de liberte inconnus

%-----------------------------

%  initialisation des matrices

%-----------------------------

 A  = sparse(ntdl,ntdl);     % matrice du systeme

 B  = sparse(ntdl,1);        % vecteur second membre

 uh = sparse(ntdl,1);        % vecteur solution

%-----------------------------------------------------------------

%  2. Calcul des matrices et des seconds membres elementaires

%     et leurs assemblage

%-----------------------------------------------------------------

 for el=1:size(elements,1),       % boucle sur les elements

   npt        = elements(el,:)  ; % numeros des points sommets

   ex         = coord(npt,1)    ; % abscisses

   ey         = coord(npt,2)    ; % ordonnees

   noe        = elements(el,:)  ; % numeros des dl de l'element

   [Ke,Fe]    = KeFe(ex,ey)     ; % calcul de Ke et Fe

   A(noe,noe) = A(noe,noe) + Ke ; % assemblage de la matrice

   B(noe)     = B(noe)     + Fe ; % assemblage du second membre

 end

%-------------------------------------------------------------------

%  3 Prise en compte des conditions aux limites de Dirichlet

%-------------------------------------------------------------------

 for i=1:size(bordD,1),      % Nombre de degre de liberte sur GammaD

    npt   = bordD(i,1)     ; % Numeros du point

    dl    = bordD(i,2)     ; % Numeros du degre de liberte

    xy    = coord(npt,:)   ; % x y du point

    uh(dl)= uD(xy(1),xy(2));

 end

% Mise a jour du second membre

 B = B-A*uh ;

%-------------------------------------------------------------------

%  4. Resolution du systeme

%-------------------------------------------------------------------

 uh(Numeros) = A(Numeros,Numeros)\B(Numeros);

 uh=full(uh);

%-------------------------------------------------------------------

%  5. Presentation de la solution

%-------------------------------------------------------------------

% Une presentation graphique de la solution approchee

 trisurf(elements,coord(:,1),coord(:,2),uh','facecolor','interp');

 view(0,90);

 title('Solution du Probleme');

 colorbar;

%---------------------------Fin-------------------------------------

Matrice et second membre élémentaires

function [Ke,Fe] = KeFe(ex,ey)

%------------------------------------------------------------------------

% Calcul de la matrice et du second membre elementaire

%------------------------------------------------------------------------

% Entree : coordonnees des sommets de l'element

%           ex = [x1 x2 x3]

%           ey = [y1 y2 y3]

% Sortie :  Ke :  Matrice elementaire (3 x 3)

%           Fe :  Second membre elementaire (3 x 1)

%------------------------------------------------------------------------

% On utilise la methode de Gauss-Legendre avec 3 points.

 A=0.5*det([ones(3,1) ex ey]); % Aire du triangle

% Points d'integration : milieux des arretes

 x =0.5*[ex(2)+ex(1) ex(3)+ex(2) ex(1)+ex(3)];

 y =0.5*[ey(2)+ey(1) ey(3)+ey(2) ey(1)+ey(3)];

 pg=[A/3 , A/3 , A/3];    % Poids des points

%

% Fonctions de base aux 3 points d'integration

%

 N1 = ((ey(3)-ey(2)).*(ex(2)-x)-(ex(3)-ex(2)).*(ey(2)-y))/(2*A);

 N2 = ((ey(1)-ey(3)).*(ex(3)-x)-(ex(1)-ex(3)).*(ey(3)-y))/(2*A);

 N3 = ((ey(2)-ey(1)).*(ex(1)-x)-(ex(2)-ex(1)).*(ey(1)-y))/(2*A);

%

% Derivees des fonctions de base aux 3 points d'integration

%

 dxN1=-(ey(3)-ey(2))/(2*A)*ones(1,3); dyN1=(ex(3)-ex(2))/(2*A)*ones(1,3);

 dxN2=-(ey(1)-ey(3))/(2*A)*ones(1,3); dyN2=(ex(1)-ex(3))/(2*A)*ones(1,3);

 dxN3=-(ey(2)-ey(1))/(2*A)*ones(1,3); dyN3=(ex(2)-ex(1))/(2*A)*ones(1,3);

%===========================

% Matrice elemantaire      %

%===========================

 Ke(1,1) = dot(pg , sigma1(x,y).*dxN1.*dxN1+sigma2(x,y).*dyN1.*dyN1);

 Ke(1,2) = dot(pg , sigma1(x,y).*dxN2.*dxN1+sigma2(x,y).*dyN2.*dyN1);

 Ke(1,3) = dot(pg , sigma1(x,y).*dxN3.*dxN1+sigma2(x,y).*dyN3.*dyN1);

 Ke(2,1) = dot(pg , sigma1(x,y).*dxN1.*dxN2+sigma2(x,y).*dyN1.*dyN2);

 Ke(2,2) = dot(pg , sigma1(x,y).*dxN2.*dxN2+sigma2(x,y).*dyN2.*dyN2);

 Ke(2,3) = dot(pg , sigma1(x,y).*dxN3.*dxN2+sigma2(x,y).*dyN3.*dyN2);

 Ke(3,1) = dot(pg , sigma1(x,y).*dxN1.*dxN3+sigma2(x,y).*dyN1.*dyN3);

 Ke(3,2) = dot(pg , sigma1(x,y).*dxN2.*dxN3+sigma2(x,y).*dyN2.*dyN3);

 Ke(3,3) = dot(pg , sigma1(x,y).*dxN3.*dxN3+sigma2(x,y).*dyN3.*dyN3);

%============================

% Second membre elementaire %

%============================

 Fe(1,1) = dot(pg , f(x,y).*N1) ;

 Fe(2,1) = dot(pg , f(x,y).*N2) ;

 Fe(3,1) = dot(pg , f(x,y).*N3) ;
